Du fragst dich, was genau eine Geflecht Abschirmung bei Kabeln ist und warum sie so wichtig für die Signalintegrität ist? Dieser Text erklärt dir die Funktion, die Vorteile und die verschiedenen Arten von Geflecht Abschirmungen, damit du verstehst, wie sie deine Daten und Signale vor unerwünschten Einflüssen schützen.

Inhalt

Die Essenz der Geflecht Abschirmung bei Kabeln

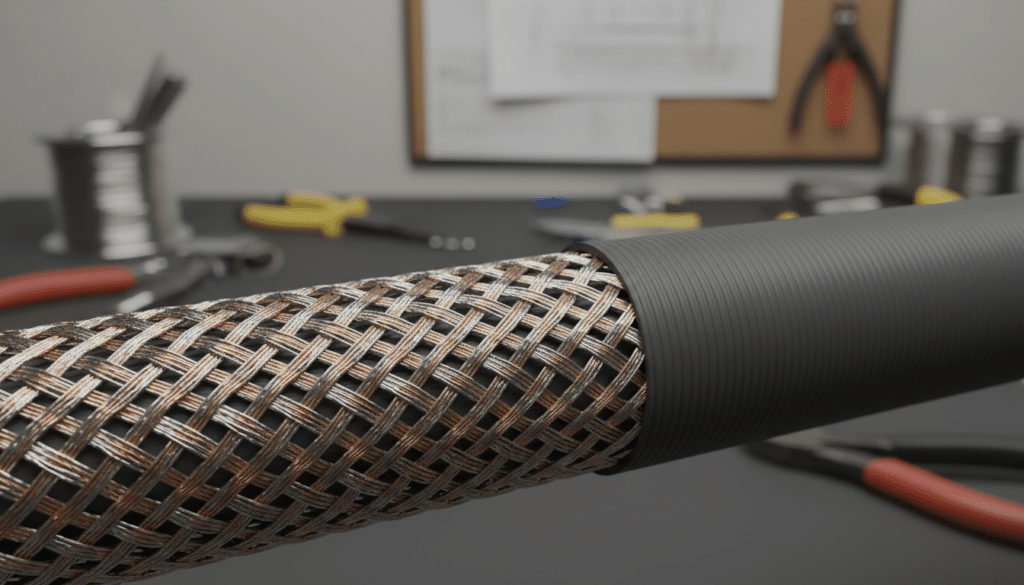

Eine Geflecht Abschirmung, auch bekannt als Schirmgeflecht oder Drahtgeflecht, ist ein wesentlicher Bestandteil vieler elektrischer und elektronischer Kabel. Ihre primäre Funktion ist der Schutz der im Kabelinneren übertragenen Signale vor externen elektromagnetischen Störungen (EMI – Electromagnetic Interference) und die Verhinderung, dass das Kabel selbst solche Störungen aussendet (RFI – Radio Frequency Interference). Dieses Schirmgeflecht wird typischerweise aus feinen, miteinander verflochtenen Drähten gefertigt, die entweder aus Kupfer, verzinntem Kupfer, Aluminium oder Edelstahl bestehen können.

Stell dir vor, du versuchst, ein wichtiges Gespräch in einer lauten Umgebung zu führen. Die Geflecht Abschirmung ist wie ein schalldichter Raum für deine elektrischen Signale. Sie isoliert die empfindlichen Leiter, die die eigentlichen Informationen transportieren, von der „Geräuschkulisse“ der elektromagnetischen Wellen, die überall in unserer modernen Welt vorhanden sind. Ohne diese Abschirmung könnten die übertragenen Daten verfälscht, fehlerhaft oder sogar unlesbar werden.

Die Wirksamkeit einer Geflecht Abschirmung hängt von mehreren Faktoren ab: dem Material der Geflechtsdrähte, ihrer Dichte (wie eng sie miteinander verflochten sind) und dem Grad der Bedeckung des Kabelkerns. Ein dichteres Geflecht mit einer höheren Bedeckung bietet in der Regel einen besseren Schutz.

Warum ist eine Geflecht Abschirmung notwendig?

In einer Welt, die zunehmend von elektronischen Geräten und drahtloser Kommunikation durchdrungen ist, sind elektromagnetische Felder allgegenwärtig. Diese Felder können von einer Vielzahl von Quellen stammen:

Elektrische Geräte: Motoren, Transformatoren, Netzteile, Leuchtstoffröhren und sogar Haushaltsgeräte wie Mikrowellenherde erzeugen EMI.
Drahtlose Übertragung: Mobilfunkmasten, WLAN-Router, Bluetooth-Geräte und Radio-/Fernsehsender senden kontinuierlich elektromagnetische Wellen aus.
Umgebungsfaktoren: Blitzeinschläge oder andere natürliche Phänomene können ebenfalls starke elektromagnetische Impulse verursachen.

Wenn diese externen Felder auf die ungeschirmten Leiter eines Kabels treffen, können sie als unerwünschte elektrische Ströme induzieren. Diese induzierten Ströme überlagern sich mit dem eigentlichen Nutzsignal und führen zu:

Signalverschlechterung: Das Nutzsignal wird durch das Störsignal gestört, was zu einer verminderten Signalqualität führt. Bei digitalen Daten kann dies zu Bitfehlern führen.
Datenverlust: In kritischen Anwendungen, bei denen Datenintegrität oberste Priorität hat (z.B. in der Medizintechnik, Luftfahrt oder bei Hochgeschwindigkeitsnetzwerken), kann dies zum vollständigen Verlust von Informationen führen.
Leistungseinbußen: Die Funktion des Geräts, das über das Kabel mit Informationen versorgt wird, kann beeinträchtigt werden, was zu langsameren Übertragungsraten oder unzuverlässigem Betrieb führt.
Elektromagnetische Verträglichkeit (EMV) Probleme: Ungeschirmte Kabel können auch selbst als Antennen wirken und unerwünschte Strahlung aussenden, die andere Geräte stört. Dies ist ein wichtiges Thema im Hinblick auf die elektromagnetische Verträglichkeit, die gesetzlich geregelt ist.

Die Geflecht Abschirmung wirkt dem entgegen, indem sie eine leitende Barriere um die Signaladern bildet. Diese Barriere reflektiert und absorbiert einen Großteil der einfallenden elektromagnetischen Energie, bevor sie die empfindlichen Leiter erreicht. Dies gewährleistet, dass das Signal klar und unverfälscht übertragen wird.

Wie funktioniert eine Geflecht Abschirmung?

Das Prinzip hinter der Geflecht Abschirmung basiert auf den Gesetzen der Elektrodynamik. Das Schirmgeflecht bildet eine Faraday’sche Käfig-ähnliche Struktur um die inneren Leiter.

Reflexion: Wenn elektromagnetische Wellen auf die leitende Oberfläche des Geflechts treffen, werden sie teilweise reflektiert, ähnlich wie Licht von einem Spiegel reflektiert wird.
Absorption: Ein Teil der Energie wird vom leitenden Material des Geflechts absorbiert und in Wärme umgewandelt.
Erdung: In den meisten Fällen wird die Geflecht Abschirmung an beiden Enden des Kabels oder an einem Ende mit dem Gehäuse des Geräts verbunden, das dann geerdet ist. Dies ermöglicht es, dass induzierte Störströme sicher zur Erde abgeleitet werden und nicht das Nutzsignal beeinträchtigen. Die korrekte Erdung der Abschirmung ist entscheidend für ihre volle Wirksamkeit.

Die Effektivität der Abschirmung wird oft als Schirmdämpfung (Screening Effectiveness oder Shielding Effectiveness) in Dezibel (dB) angegeben. Ein höherer dB-Wert bedeutet eine bessere Dämpfung von Störsignalen. Die Dichte des Geflechts spielt hierbei eine zentrale Rolle. Ein Geflecht, das den Kabelkern zu 100% bedeckt (z.B. durch eng verflochtene Drähte), bietet die beste Abschirmung. Bei Geflechten mit geringerer Bedeckung können Lücken entstehen, durch die EMI eindringen kann.

Arten von Geflecht Abschirmungen

Es gibt verschiedene Konstruktionen von Geflecht Abschirmungen, die sich in Material, Dichte und Aufbau unterscheiden. Die Wahl der richtigen Abschirmung hängt von der spezifischen Anwendung und den Umgebungsbedingungen ab:

Kupfergeflecht: Ein weit verbreitetes und kostengünstiges Material. Kupfer bietet eine gute Leitfähigkeit und ist flexibel. Es ist jedoch anfällig für Oxidation, die die Leitfähigkeit beeinträchtigen kann.
Verzinntes Kupfergeflecht: Die Verzinnung schützt das Kupfer vor Oxidation und verbessert die Lötbarkeit. Dies ist eine sehr gängige und zuverlässige Option für viele Anwendungen.
Aluminiumgeflecht: Aluminium ist leichter als Kupfer und bietet eine gute Abschirmung, insbesondere bei höheren Frequenzen. Allerdings ist es mechanisch weniger robust und die Leitfähigkeit ist geringer als bei Kupfer.
Edelstahlgeflecht: Bietet eine ausgezeichnete Korrosionsbeständigkeit und mechanische Festigkeit, was es ideal für raue Umgebungen macht. Die Leitfähigkeit ist jedoch geringer als bei Kupfer.
Doppelt geflochtene Abschirmung: Hierbei werden zwei Geflechtschichten übereinander verlegt. Dies erhöht die Bedeckung und die Schirmdämpfung erheblich und bietet einen sehr hohen Schutz vor EMI/RFI.
Folien-Abschirmung (oft in Kombination): Manchmal wird eine dünne Aluminiumfolie als zusätzliche Abschirmung verwendet, oft unter dem Geflecht. Diese Folie bietet eine gute Abschirmung gegen niederfrequente Felder, während das Geflecht gegen höherfrequente Störungen schützt.

Die Effektivität des Geflechts hängt nicht nur vom Material, sondern auch von der Dichte und der Art der Verflechtung ab. Ein dichtes Geflecht mit einer Bedeckung von über 90% ist für die meisten Hochleistungsanwendungen empfehlenswert.

Wo werden Geflecht Abschirmungen eingesetzt?

Aufgrund ihrer Fähigkeit, Signalintegrität zu gewährleisten und EMV-Probleme zu vermeiden, finden Geflecht Abschirmungen in einer Vielzahl von Anwendungen Verwendung:

Datenkabel: Ethernet-Kabel (insbesondere CAT6a, CAT7, CAT8), USB-Kabel, HDMI-Kabel, DisplayPort-Kabel und Netzwerkkabel profitieren stark von einer Geflecht Abschirmung, um hohe Datenübertragungsraten und Störfestigkeit zu gewährleisten.
Audio- und Videokabel: Mikrofonkabel, Lautsprecherkabel und professionelle Videoübertragungskabel verwenden oft Geflecht Abschirmungen, um Rauschen und Brummgeräusche zu minimieren und eine klare Signalübertragung zu ermöglichen.
Industrielle Automatisierung: In industriellen Umgebungen, die reich an elektrischen Störquellen sind (Motoren, Schweißgeräte etc.), sind geschirmte Kabel für Sensor-, Steuerungs- und Kommunikationsleitungen unerlässlich.
Telekommunikationsinfrastruktur: Koaxialkabel für Antennen und Satellitenempfang sowie Glasfaserkabel (obwohl die Fasern selbst nicht leitend sind, werden die Kabel oft geschirmt, um externe elektrische Einflüsse auf die Elektronik zu minimieren) nutzen Abschirmungen.
Medizintechnik: Geräte und Kabel in medizinischen Umgebungen erfordern höchste Zuverlässigkeit und Störfestigkeit, um Patientendaten korrekt zu erfassen und die Funktionalität kritischer Geräte zu gewährleisten.
Automobilindustrie: Moderne Fahrzeuge sind voll von Elektronik. Sensoren, Kommunikationssysteme und Infotainmentsysteme sind auf geschirmte Kabel angewiesen, um korrekt zu funktionieren.
Militär- und Luftfahrt: In diesen hochkritischen Bereichen sind robuste und extrem störfeste Kabelverbindungen unerlässlich.

Strukturelle Übersicht der Geflecht Abschirmung

Kategorie	Beschreibung	Relevanz für den Nutzer	Schutzmechanismus	Wichtige Faktoren
Zweck	Schutz vor elektromagnetischen Störungen (EMI/RFI) und Vermeidung von Störaussendungen.	Sicherstellung einer klaren und fehlerfreien Signalübertragung, Verhinderung von Datenverlust und Gerätefehlfunktionen.	Reflexion und Absorption von externen elektromagnetischen Feldern. Ableitung induzierter Ströme zur Erde.	Art der Störung (Frequenzbereich), Stärke der Felder, benötigte Signalintegrität.
Aufbau	Verflochtene Drähte (Kupfer, verzinntes Kupfer, Aluminium, Edelstahl), die einen oder mehrere Kabelkerne umgeben.	Ermöglicht flexible und robuste Kabelkonstruktionen, die dennoch effektiven Schutz bieten.	Bildet eine leitende Barriere (Faradayscher Käfig).	Material des Geflechts, Dichte des Geflechts, Bedeckungsgrad (%), Anzahl der Geflechtschichten.
Anwendungsbereiche	Datenkommunikation, Audio/Video, Industrie, Medizintechnik, Telekommunikation, Automobil, Luftfahrt.	Anpassung des Schutzniveaus an die spezifische Umgebung und die Anforderungen der Anwendung.	Geeignet für Umgebungen mit hoher EMI/RFI-Belastung.	Anwendungsart (kritisch vs. nicht-kritisch), Umgebungsbedingungen (elektrisch „sauber“ vs. „schmutzig“).
Leistungskriterien	Schirmdämpfung (in Dezibel, dB) als Maß für die Wirksamkeit.	Objektive Messung des Schutzniveaus und Vergleich verschiedener Kabeltypen.	Je höher der dB-Wert, desto besser die Abschirmung.	Frequenzbereich der Störung, Montageart, Qualität der Steckverbindungen.

Häufig gestellte Fragen zu Was ist eine Geflecht Abschirmung beim Kabel?

Was sind die Hauptfunktionen einer Geflecht Abschirmung?

Die Hauptfunktionen einer Geflecht Abschirmung sind der Schutz der im Kabel übertragenen Signale vor unerwünschten externen elektromagnetischen Störungen (EMI) und Radiofrequenzstörungen (RFI) sowie die Reduzierung der Abstrahlung von elektromagnetischer Energie durch das Kabel selbst. Dies gewährleistet eine höhere Signalqualität, minimiert Datenfehler und vermeidet Interferenzen mit anderen elektronischen Geräten.

Aus welchen Materialien besteht eine Geflecht Abschirmung typischerweise?

Geflecht Abschirmungen werden typischerweise aus Kupfer, verzinntem Kupfer, Aluminium oder Edelstahl gefertigt. Kupfer und verzinntes Kupfer sind wegen ihrer guten Leitfähigkeit und Flexibilität am gebräuchlichsten. Aluminium ist leichter und gut für höhere Frequenzen, während Edelstahl für seine Korrosionsbeständigkeit und mechanische Festigkeit in rauen Umgebungen geschätzt wird.

Wie wirkt sich die Dichte des Geflechts auf seine Wirksamkeit aus?

Die Dichte des Geflechts ist ein entscheidender Faktor für seine Wirksamkeit. Ein dichteres Geflecht, das einen höheren Prozentsatz des Kabelkerns bedeckt (nahe 100% Bedeckung), bietet einen besseren Schutz, da weniger Lücken vorhanden sind, durch die EMI und RFI eindringen können. Eine höhere Bedeckung führt zu einer höheren Schirmdämpfung.

Ist eine Geflecht Abschirmung immer erforderlich?

Nicht jedes Kabel benötigt eine Geflecht Abschirmung. Für einfache Anwendungen, bei denen die Signalübertragungsraten niedrig sind und die Umgebung nur geringe elektromagnetische Störungen aufweist, kann ein ungeschirmtes Kabel ausreichen. Bei kritischen Anwendungen, hohen Datenübertragungsraten oder in Umgebungen mit starker elektromagnetischer Belastung (z.B. Industrieanlagen, Krankenhäuser) ist eine Geflecht Abschirmung jedoch unerlässlich, um die Signalintegrität zu gewährleisten.

Was bedeutet eine Schirmdämpfung von X dB?

Die Schirmdämpfung, angegeben in Dezibel (dB), ist ein Maß dafür, wie gut eine Abschirmung elektromagnetische Wellen reduziert. Ein Wert von z.B. 60 dB bedeutet, dass die Leistung des störenden Signals um den Faktor 1.000.000 reduziert wird (10^(60/20)). Je höher der dB-Wert, desto effektiver ist die Abschirmung.

Welche Rolle spielt die Erdung der Geflecht Abschirmung?

Die Erdung der Geflecht Abschirmung ist entscheidend für ihre Funktion. Wenn die Abschirmung korrekt geerdet ist, können induzierte Störströme sicher zur Erde abgeleitet werden. Ohne eine ordnungsgemäße Erdung kann das Schirmgeflecht selbst als Antenne wirken oder die Störsignale nicht effektiv ableiten, wodurch seine Schutzfunktion beeinträchtigt wird.

Gibt es Unterschiede zwischen Geflecht Abschirmung und Folien Abschirmung?

Ja, es gibt Unterschiede. Eine Geflecht Abschirmung besteht aus verflochtenen Drähten und bietet guten Schutz über einen breiten Frequenzbereich, insbesondere bei höheren Frequenzen. Eine Folien Abschirmung (oft aus Aluminium) ist eine dünne Schicht und ist besonders effektiv bei der Blockierung niederfrequenter Felder und als vollständige Barriere. Oft werden beide kombiniert eingesetzt: eine Folie für niederfrequente Störungen und ein Geflecht für höhere Frequenzen, um einen umfassenden Schutz zu bieten.
