Warum solltest Du den Kabel Biegeradius beachten?

Die Beachtung des Kabel Biegeradius ist essenziell, um die Integrität und Lebensdauer von elektrischen Leitungen sicherzustellen. Fehlerhafte Verlegung kann zu technischen Problemen, Signalverlusten und im schlimmsten Fall zu Brandgefahr führen. Dieser Text richtet sich an Elektroinstallateure, Ingenieure, Planer und alle, die mit der Verlegung von Kabeln befasst sind und ein tiefgreifendes Verständnis für die technischen Notwendigkeiten entwickeln möchten.

Inhalt

Warum der Kabel Biegeradius eine kritische Rolle spielt

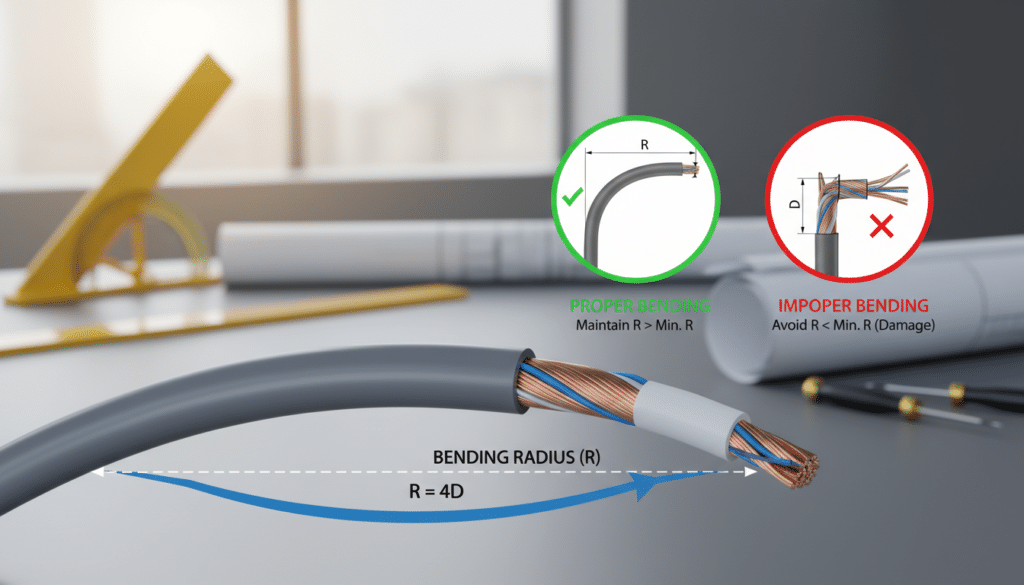

Der Biegeradius beschreibt den kleinstmöglichen Krümmungsradius, auf den ein Kabel ohne Beschädigung der inneren Leiter, der Isolierung oder der Abschirmung gebogen werden darf. Jedes Kabel, unabhängig von seiner Art – sei es ein Datenkabel, ein Stromkabel, ein Koaxialkabel oder ein Glasfaserkabel – hat spezifische mechanische Eigenschaften, die durch den Biegeradius limitiert werden. Eine Unterschreitung dieses Radius führt zu Spannungen und Dehnungen innerhalb der Kabelstruktur, die weitreichende negative Folgen haben können.

Mechanische Belastung der Leiter: Bei zu starkem Biegen werden die einzelnen Kupferdrähte oder Litzen im Inneren des Leiters gedehnt oder sogar gequetscht. Dies kann zu Mikrorissen oder Brüchen führen, die den elektrischen Widerstand erhöhen oder im Extremfall zu einem Leitungsbruch resultieren.
Beschädigung der Isolierung: Die Isolierung zwischen den einzelnen Leitern oder zwischen Leiter und Abschirmung ist entscheidend für die elektrische Sicherheit und Signalintegrität. Ein zu enger Biegeradius kann die Isolierung knicken, aufreißen oder permanent verformen. Dies erhöht das Risiko von Kurzschlüssen, Kriechströmen und vorzeitigem Ausfall.
Beeinträchtigung der Abschirmung: Bei geschirmten Kabeln, wie sie in der Datenübertragung oder Hochfrequenztechnik häufig eingesetzt werden, ist die Abschirmung entscheidend, um elektromagnetische Störungen (EMI) von außen abzuhalten und Abstrahlungen zu minimieren. Ein zu enger Biegeradius kann die Kontinuität und Wirksamkeit der Abschirmung beeinträchtigen, indem er sie dehnt, verzieht oder sogar bricht. Dies führt zu Signalverlusten, erhöhter Fehlerquote und reduzierter Übertragungsrate.
Signalintegrität bei Hochfrequenzkabeln: Bei Daten- und Netzwerkkabeln, insbesondere solchen, die für hohe Frequenzen und Übertragungsraten ausgelegt sind (z.B. Cat 6a, Cat 7, HDMI), ist die geometrische Anordnung der Leiterpaare und ihre exakte Impedanz von entscheidender Bedeutung. Ein zu enger Biegeradius verändert diese Geometrie und damit die Impedanz. Dies kann zu Reflexionen, Dämpfung und Crosstalk führen, was die Signalqualität drastisch verschlechtert und die spezifizierte Leistungsklasse des Kabels unmöglich macht.
Lebensdauerreduktion: Selbst wenn ein Kabel sofort nach der Verlegung keine offensichtlichen Ausfälle zeigt, führt die ständige mechanische Beanspruchung durch einen zu geringen Biegeradius zu Materialermüdung. Dies reduziert die vorgesehene Lebensdauer des Kabels erheblich und macht es anfälliger für spätere Schäden durch Vibrationen, Temperaturschwankungen oder geringfügige mechanische Belastungen.
Sicherheitsrisiken: In industriellen Umgebungen oder bei Hochspannungsanwendungen kann die Beschädigung der Isolierung durch falsches Biegen zu gefährlichen Situationen führen. Kurzschlüsse können Funkenflug, Überhitzung und im schlimmsten Fall Brände verursachen.

Kategorien von Kabeln und ihre spezifischen Biegeradien

Der erforderliche Biegeradius variiert stark je nach Kabeltyp, Aufbau und den verwendeten Materialien. Es ist unerlässlich, die Herstellerangaben zu konsultieren, da diese die Grundlage für eine fachgerechte Installation bilden.

Kabeltyp	Typische Materialien	Auswirkung bei Unterschreitung des Biegeradius	Typischer Mindestbiegeradius (Richtwert)
Daten-/Netzwerkkabel (z.B. Cat 5e, Cat 6, Cat 6a)	Kupferleiter, PE- oder FEP-Isolierung, PVC- oder LSZH-Mantel, ggf. Folienschirmung/Geflechtschirmung	Veränderung der Impedanz, Erhöhung von Dämpfung und Crosstalk, Signalverlust, Fehlerquotenanstieg, Beschädigung der Verseilung.	4- bis 8-facher Außendurchmesser des Kabels (bei fester Verlegung), 8- bis 10-facher Außendurchmesser (bei dynamischer Verlegung/Bewegung).
Koaxialkabel (z.B. für TV, Satellitenanlagen, Messzwecke)	Mittelleiter (Kupfer oder verzinntes Kupfer), Dielektrikum (z.B. PE, geschäumtes PE), Abschirmung (Geflecht und/oder Folie), Außenmantel (PVC, PE)	Veränderung der charakteristischen Impedanz, erhöhte Dämpfung, Reflexionsverluste, Beeinträchtigung der Abschirmwirkung.	5- bis 10-facher Außendurchmesser des Kabels.
Stromkabel (z.B. NYM, NYY, H07RN-F)	Kupferleiter, PVC- oder Gummi-Isolierung, PVC- oder Gummi-Mantel	Rissbildung in der Isolierung und im Mantel, Spannungsrisse, mechanische Beschädigung der Leiter, erhöhte Brandgefahr bei Niederspannungskabeln.	4- bis 12-facher Außendurchmesser (abhängig von Isolationsmaterial und Mantel). Starre Kabel erfordern größere Radien als flexible.
Glasfaserkabel (z.B. Singlemode, Multimode)	Glasfaser, Pufferschichten, Verstärkungsfasern (Aramid), Mantel (z.B. PE, PVC)	Makro- und Mikrokrümmungen der Glasfaser, die zu Dämpfung und Signalverlust führen. Brüche der Glasfaser.	10- bis 20-facher Außendurchmesser des Kabels (stark abhängig von Kabelspezifikation und Umgebungstemperatur). Sehr empfindlich!
Flexiblere Kabel (z.B. Anschlusskabel für Geräte, Roboter)	Feindrähtige Leiter, spezielle Isolations- und Mantelmaterialien für hohe Flexibilität	Schnelle Materialermüdung, Isolationsbruch, Leiterbruch, Funktionsausfall.	Deutlich kleiner als bei starren Kabeln, oft vom Hersteller spezifisch angegeben (kann im Bereich von 2- bis 5-fach liegen, aber nur mit expliziter Herstellerfreigabe).

Die Physik hinter dem Biegeradius

Wenn du ein Kabel biegst, wird die äußere Seite der Biegung gedehnt und die innere Seite komprimiert. Bei einem Kabel mit einem einzelnen, massiven Leiter ist die Auswirkung relativ einfach zu verstehen: Der Leiter wird auf der Außenseite gedehnt und auf der Innenseite gestaucht. Bei komplexeren Kabeln, insbesondere solchen mit mehreren isolierten Leitern (wie bei Datenkabeln), ist die Situation komplexer:

Leiterpaar-Verseilung: In vielen Datenkabeln sind die einzelnen Adernpaare miteinander verdrillt. Diese Verdrillung ist präzise auf einen bestimmten Abstand und eine bestimmte Anzahl von Windungen pro Längeneinheit abgestimmt, um die gegenseitige Beeinflussung (Crosstalk) zu minimieren und die elektrische Charakteristik aufrechtzuerhalten. Ein zu enger Biegeradius kann diese Verseilung aufheben, die Paare auseinanderziehen oder sie zu stark zusammendrücken, wodurch die definierten elektrischen Eigenschaften verloren gehen.
Isolierung und Dielektrikum: Die Isolierung und das Dielektrikum (das Isoliermaterial zwischen den Leitern oder zwischen Leiter und Abschirmung) haben eine begrenzte Flexibilität. Wenn sie über ihren Elastizitätsbereich hinaus gedehnt oder gestaucht werden, erfahren sie permanente Verformungen oder sogar Risse. Bei Hochfrequenzkabeln ist die Dicke und Konsistenz des Dielektrikums entscheidend für die Impedanzkontrolle. Jede Abweichung von der idealen Geometrie führt zu Signalreflexionen und Dämpfung.
Abschirmung: Die Abschirmung, sei es als Folienschirmung oder als Geflecht, bildet eine leitende Hülle um die inneren Leiter. Bei einem Geflecht bestehen die Elemente aus einzelnen Drähten, die bei einer zu starken Biegung über ihre mechanischen Grenzen hinaus beansprucht werden können. Dies kann zu Brüchen einzelner Geflechtdrähte führen, wodurch die Abschirmung an dieser Stelle unterbrochen wird und ihre Wirksamkeit verliert. Bei Folienschirmungen kann die Folie reißen oder ihre Verbindung zum Kabelmantel unterbrochen werden.
Materialermüdung: Selbst wenn keine sichtbaren Schäden auftreten, führen wiederholte oder extreme Biegebelastungen zu Materialermüdung. Die Molekülstruktur der Isoliermaterialien und des Leiters selbst wird geschwächt, was die mechanische Festigkeit und die elektrischen Eigenschaften langfristig beeinträchtigt.

Wichtige Faktoren bei der Auswahl des Biegeradius

Bei der Planung und Installation ist es entscheidend, verschiedene Faktoren zu berücksichtigen, die den optimalen Biegeradius beeinflussen:

Kabeltyp und -spezifikation: Dies ist der wichtigste Faktor. Der Hersteller gibt in der Regel einen Mindestbiegeradius für die Installation (statisch) und für den Betrieb, falls das Kabel bewegt wird (dynamisch), an. Diese Werte sind nicht willkürlich, sondern basieren auf umfangreichen Tests und der Kabelkonstruktion.
Umgebungsbedingungen: Extreme Temperaturen können die Flexibilität von Kabelmaterialien beeinflussen. Bei sehr niedrigen Temperaturen werden Isoliermaterialien spröder und anfälliger für Risse. Bei hohen Temperaturen können sie weicher werden und sich leichter dauerhaft verformen.
Art der Verlegung:
- Feste Verlegung: Kabel, die einmal installiert und danach nicht mehr bewegt werden, haben oft einen geringeren Mindestbiegeradius als bewegliche Kabel.
- Dynamische Verlegung: Kabel, die sich in Schleppketten, Roboterarmen oder ähnlichen beweglichen Systemen befinden, unterliegen erheblich höheren mechanischen Belastungen und erfordern in der Regel größere Biegeradien. Hier sind oft spezielle Kabelkonstruktionen und dynamische Biegeradien des Herstellers zu beachten.
Anzahl der Biegungen: Eine einzelne, leichte Biegung mag für manche Kabel unproblematisch sein. Jedoch kann eine Häufung von engen Biegungen auf kurzer Distanz zu kumulativen Schäden führen.
Werkzeug und Installationsmethode: Die Verwendung von ungeeigneten Werkzeugen oder unvorsichtige Installationstechniken können leicht zu einer Unterschreitung des zulässigen Biegeradius führen, auch wenn dies nicht beabsichtigt war. Dies gilt insbesondere beim Einführen von Kabeln in Gehäuse oder beim Befestigen mit Kabelbindern.

Auswirkungen auf spezifische Anwendungsbereiche

Die Konsequenzen einer Missachtung des Kabel Biegeradius sind je nach Anwendungsbereich unterschiedlich gravierend:

Rechenzentren und IT-Infrastruktur: Hier werden hohe Datenraten über Kupferkabel (Ethernet) und Glasfasern übertragen. Die Einhaltung der Biegeradien ist absolut kritisch, um die spezifizierten Übertragungsraten (z.B. 10 Gbit/s, 40 Gbit/s, 100 Gbit/s) zu erreichen und die Fehlerrate niedrig zu halten. Ein falscher Biegeradius kann zu teuren Nachinstallationen und Ausfallzeiten führen.
Industrielle Automatisierung: In industriellen Umgebungen sind Kabel oft rauen Bedingungen ausgesetzt. Die mechanische Integrität ist entscheidend für die Zuverlässigkeit der Steuerungssysteme. Beschädigte Kabel können Produktionsausfälle verursachen, die pro Stunde erhebliche Kosten verursachen. Flexible Kabel in Roboterarmen erfordern besondere Aufmerksamkeit hinsichtlich des dynamischen Biegeradius.
Telekommunikation: Bei Glasfasernetzen ist die Einhaltung der Biegeradien essentiell, um Signalverluste über lange Distanzen zu minimieren und die Leistungsfähigkeit des Netzwerks zu gewährleisten. Selbst kleinste Krümmungen können die optische Dämpfung erhöhen und die Übertragungsqualität beeinträchtigen.
Gebäudeinstallation: Auch bei Standard-Stromkabeln ist die Einhaltung wichtig, um die Brandschutzvorschriften zu erfüllen und die elektrische Sicherheit zu gewährleisten. Risse in der Isolierung können zu einem erhöhten Brandrisiko führen.
Automobil und Luftfahrt: In diesen Bereichen sind Gewichtseinsparung und Platzbeschränkungen oft ausschlaggebend. Dies kann zu engeren Verlegungen führen, wodurch das korrekte Biegen und die Auswahl geeigneter Kabel mit geringen Biegeradien umso wichtiger werden.

Technische Entitäten und Branchensprache

Im Kontext des Kabel Biegeradius sind folgende technische Entitäten und Begriffe von Bedeutung:

Außendurchmesser (OD – Outer Diameter): Ein primärer Referenzwert zur Berechnung des Biegeradius.
Leiterquerschnitt: Die Fläche des metallischen Leiters, der den Strom transportiert.
Isolationsmaterial: Das Material, das die Leiter voneinander und von der Umgebung isoliert (z.B. PE, PVC, FEP, XLPE, Silikon, Gummi).
Mantelmaterial: Das äußere Schutzmaterial des Kabels (z.B. PVC, PUR, PE, LSZH – Low Smoke Zero Halogen).
Schirmung: Eine leitende Umhüllung zum Schutz vor elektromagnetischen Störungen (EMI) und zur Reduzierung von Abstrahlungen. Arten sind Folienschirmung, Geflechtschirmung.
Charakteristische Impedanz: Ein elektrischer Parameter, der für Hochfrequenz- und Datenkabel von entscheidender Bedeutung ist und durch die Geometrie des Kabels bestimmt wird. Bei Kupferkabeln typischerweise 50 Ohm oder 75 Ohm, bei Netzwerkkabeln 100 Ohm.
Dämpfung (Attenuation): Der Signalverlust über eine bestimmte Kabellänge, oft in Dezibel (dB) pro Kilometer oder pro 100 Meter angegeben.
Crosstalk (Übersprechen): Die unerwünschte Kopplung von Signalen zwischen benachbarten Leitern oder Leitungspaaren.
Reflexionsfaktor (Return Loss): Ein Maß dafür, wie viel Leistung des Signals an Impedanzänderungen im Kabel reflektiert wird.
Makrokrümmung: Eine sichtbare, größere Biegung, die zu Spannungen in der Kabelstruktur führt.
Mikrokrümmung: Kleine, oft unsichtbare Biegungen oder Verformungen, die insbesondere bei Glasfasern zu erheblichen Dämpfungsverlusten führen können.
LSZH (Low Smoke Zero Halogen): Eine Kabelummantelung, die im Brandfall wenig Rauch entwickelt und keine halogenhaltigen Gase freisetzt – ein wichtiger Sicherheitsaspekt in öffentlichen Gebäuden.
VDE (Verband der Elektrotechnik Elektronik Informationstechnik e.V.): Deutsche Organisation, die Normen und Richtlinien für elektrische Installationen herausgibt.
IEC (International Electrotechnical Commission): Internationale Organisation, die Standards für elektrische und elektronische Technologien entwickelt.

Präventive Maßnahmen und bewährte Praktiken

Um Probleme durch falsches Biegen zu vermeiden, sollten folgende Praktiken konsequent angewendet werden:

Immer Herstellerangaben beachten: Die Dokumentation des Kabelherstellers ist die primäre Informationsquelle. Dort finden sich die spezifischen Mindestbiegeradien für jede Kabelsorte und für verschiedene Installationsszenarien.
Ausreichend Platz einplanen: Bei der Planung von Kabelwegen sollte immer genügend Platz für die erforderlichen Biegeradien vorgesehen werden. Dies verhindert, dass bei der Installation nachträglich zu enge Biegungen erzwungen werden müssen.
Geeignete Werkzeuge verwenden: Es gibt spezielle Werkzeuge und Hilfsmittel, um Kabel korrekt zu biegen, ohne sie zu beschädigen. Dazu gehören Biegehilfen und -schablonen.
Vorsicht bei Kabelbindern: Kabelbinder können bei zu starkem Festziehen oder falscher Platzierung einen lokalen Druckpunkt erzeugen, der einer zu engen Biegung gleichkommt und das Kabel beschädigen kann.
Temperatur berücksichtigen: Installationen bei extremen Temperaturen erfordern besondere Sorgfalt. Ggf. müssen Kabel aufgewärmt oder abgekühlt werden, bevor sie gebogen werden, um Beschädigungen zu vermeiden.
Schulung des Personals: Sicherstellen, dass alle Installationsmitarbeiter über die Bedeutung des Biegeradius informiert sind und wissen, wie sie ihn korrekt anwenden.

FAQ – Häufig gestellte Fragen zu Warum solltest Du den Kabel Biegeradius beachten?

Was passiert, wenn ich den Biegeradius eines Datenkabels unterschreite?

Wenn Du den Biegeradius eines Datenkabels unterschreitest, kann dies zu einer Veränderung der Impedanz führen. Dies wiederum verursacht Signalreflexionen und erhöht die Dämpfung sowie das Übersprechen (Crosstalk) zwischen den Adernpaaren. Die Folge ist eine Verschlechterung der Signalqualität, eine Reduzierung der maximalen Übertragungsrate und eine erhöhte Fehlerquote, was im schlimmsten Fall zu einem kompletten Ausfall der Datenverbindung führen kann.

Sind Glasfaserkabel empfindlicher gegenüber dem Biegeradius als Kupferkabel?

Ja, Glasfaserkabel sind in der Regel deutlich empfindlicher gegenüber der Unterschreitung ihres Biegeradius als Kupferkabel. Während Kupferkabel durch zu enge Biegungen mechanische Schäden am Leiter oder der Isolierung erleiden können, führen selbst kleinste Krümmungen (Mikrokrümmungen) bei Glasfasern zu sichtbaren Dämpfungsverlusten, da die Lichtsignale aus der Faser austreten können. Extreme Biegungen können die Glasfaser sogar brechen.

Gilt der Biegeradius nur für die Erstinstallation oder auch für den laufenden Betrieb?

Der Biegeradius ist sowohl für die Erstinstallation (statisch) als auch für den laufenden Betrieb wichtig, insbesondere wenn das Kabel bewegt wird (dynamisch). Bei der Erstinstallation ist die Einhaltung entscheidend, um anfängliche Schäden zu vermeiden. Wenn ein Kabel jedoch dazu bestimmt ist, sich zu bewegen (z.B. in Schleppketten), sind die Anforderungen an den Biegeradius oft noch strenger und es müssen die dynamischen Biegeradien des Herstellers beachtet werden, um Materialermüdung und Brüche zu verhindern.

Wie ermittle ich den Biegeradius für ein spezifisches Kabel?

Der absolut sicherste und wichtigste Weg, den korrekten Biegeradius für ein spezifisches Kabel zu ermitteln, ist die Konsultation der technischen Dokumentation oder des Datenblatts des Kabelherstellers. Dort sind die Mindestbiegeradien für statische und dynamische Verlegung exakt angegeben. Oft werden diese Radien als Vielfaches des Kabelaußendurchmessers (z.B. 4x OD, 10x OD) definiert.

Kann eine zu große Biegung auch Vorteile haben?

Nein, eine zu große Biegung im Sinne eines sehr großen Radius (also eine sehr flache Kurve) hat keine direkten negativen technischen Auswirkungen auf das Kabel selbst, solange es sich um eine einmalige Verlegung handelt. Allerdings erfordert eine sehr große Biegung mehr Platz und ist möglicherweise nicht praktikabel oder wirtschaftlich in engen Installationen. Problematisch ist ausschließlich die Unterschreitung des vom Hersteller vorgegebenen Mindestbiegeradius, was zu mechanischen und elektrischen Problemen führt.

Was sind die Konsequenzen der Nichteinhaltung des Biegeradius für die elektrische Sicherheit?

Die Nichteinhaltung des Biegeradius kann die elektrische Sicherheit erheblich beeinträchtigen. Bei Stromkabeln kann eine Beschädigung der Isolierung durch zu enge Biegungen zu Kurzschlüssen, Fehlerströmen und einem erhöhten Brandrisiko führen. Bei Daten- und Kommunikationskabeln sind die direkten Folgen zwar primär Signalverlust und Funktionsstörungen, aber diese können indirekt sicherheitsrelevant werden, wenn sie beispielsweise kritische Steuerungsfunktionen beeinträchtigen.
