Die richtige Auswahl der Kabel ist entscheidend für die Leistung und Klangqualität deiner Car-Hifi-Anlage. Wenn du deine Anlage aufrüsten oder neu installieren möchtest, stellt sich die Frage: Welche Kabel benötigst du wirklich für eine optimale Soundübertragung und Stromversorgung? Dieser Text richtet sich an alle Autoenthusiasten und Hifi-Liebhaber, die Wert auf präzisen Klang und eine zuverlässige Stromversorgung legen.

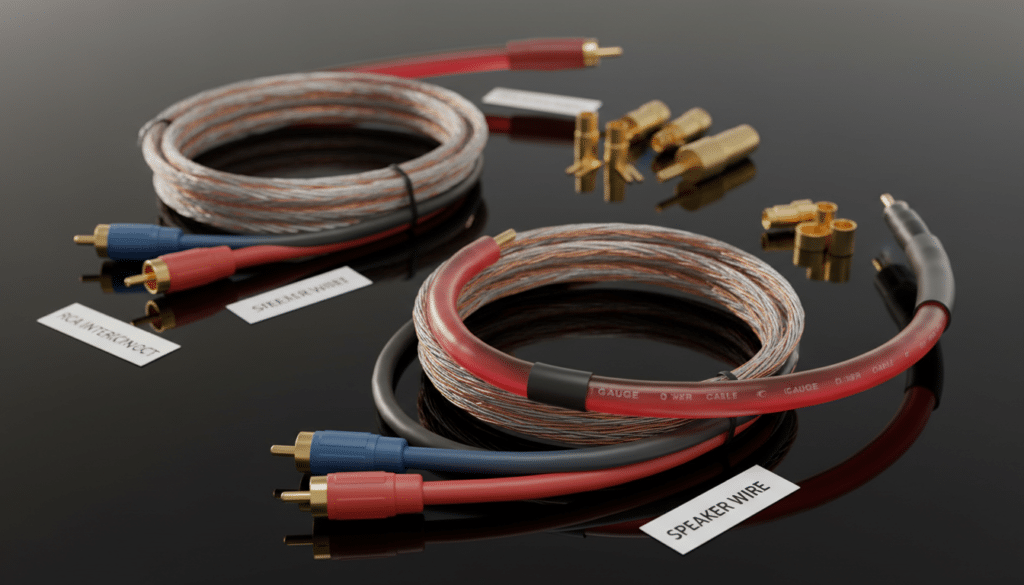

Die wichtigsten Kabel für deine Car-Hifi-Anlage
Für eine funktionierende und optimal klingende Car-Hifi-Anlage sind verschiedene Kabelarten unerlässlich. Sie verbinden die einzelnen Komponenten, leiten das Audiosignal und sorgen für die notwendige Stromversorgung. Die Auswahl der richtigen Kabeltypen, Querschnitte und Materialien hat einen direkten Einfluss auf die Signalintegrität und die Leistung deiner Komponenten.
- Stromkabel: Diese führen die Energie von der Fahrzeugbatterie oder dem Bordnetz zu deinen Verstärkern oder deinem Radio. Der Querschnitt ist hier besonders wichtig, um Leistungsverluste zu minimieren und eine stabile Stromzufuhr zu gewährleisten.
- Signalkabel (Cinch-Kabel): Sie übertragen das Audiosignal vom Autoradio oder Headunit zu den Verstärkern. Eine gute Abschirmung ist hier entscheidend, um Störgeräusche zu vermeiden.
- Lautsprecherkabel: Diese verbinden die Verstärker mit deinen Lautsprechern. Auch hier spielt der Querschnitt eine Rolle, insbesondere bei leistungsstärkeren Systemen, um den vollen Frequenzbereich und die Dynamik übertragen zu können.
- Remote-Kabel: Ein kleines, aber wichtiges Kabel, das dem Verstärker signalisiert, wann er ein- und ausgeschaltet werden soll, typischerweise gesteuert durch das Autoradio.
- Massekabel: Dieses Kabel stellt die Verbindung zur Karosserie des Fahrzeugs her und ist essenziell für eine saubere Stromversorgung und die Vermeidung von Masseschleifen und Brummen.
Stromkabel: Das Rückgrat deiner Energieversorgung
Die Stromkabel sind das A und O für jede leistungsstarke Car-Hifi-Anlage. Ein zu dünnes Kabel kann zu Leistungsverlusten führen, indem es den Stromfluss einschränkt. Dies kann sich in einem weniger dynamischen Klang, einer geringeren Ausgangsleistung des Verstärkers und im schlimmsten Fall sogar in Überhitzung und Beschädigung des Kabels äußern. Die richtige Dimensionierung orientiert sich an der maximalen Stromaufnahme deiner Komponenten, insbesondere des Verstärkers, und der Länge des Kabels. Generell gilt: Je länger das Kabel und je höher die Stromaufnahme, desto dicker muss der Querschnitt sein. Die Querschnitte werden meist in mm² (Quadratmillimeter) oder AWG (American Wire Gauge) angegeben. Gängige Querschnitte reichen von 10 mm² für kleinere Systeme bis zu 50 mm² oder sogar 70 mm² für High-End-Anlagen mit mehreren leistungsstarken Verstärkern.
- Sicherungen: Direkt an der Batterie muss ein Sicherungshalter mit einer passenden Sicherung installiert werden. Die Sicherung schützt die Anlage und das Fahrzeug vor Kurzschlüssen. Die Stärke der Sicherung richtet sich nach dem maximalen Stromverbrauch des angeschlossenen Verstärkers.
- Material: Hochwertige Stromkabel bestehen aus sauerstofffreiem Kupfer (OFC – Oxygen-Free Copper), was für eine bessere Leitfähigkeit und geringere Signalverluste sorgt.
Signalkabel: Die Brücke zum Klang
Signalkabel, meist in Form von Cinch-Kabeln (RCA-Kabel), übertragen das schwache Audiosignal vom Autoradio zum Verstärker. Hier steht die Abschirmung im Vordergrund, um Interferenzen durch elektrische Komponenten im Fahrzeug (wie z.B. Lichtmaschine, Zündsystem) zu minimieren. Eine gute Abschirmung verhindert unerwünschtes Brummen oder Rauschen im Audiosignal. Die Länge der Cinch-Kabel sollte so gewählt werden, dass sie straff verlegt werden können, aber dennoch genügend Spielraum für die Installation bieten. Vermeide es, Signalkabel parallel zu Stromkabeln zu verlegen, da dies die Anfälligkeit für Störgeräusche erhöht.
- Anzahl der Kanäle: Je nachdem, wie viele Audioquellen und Ausgänge dein Radio und deine Verstärker haben, benötigst du ein- oder mehrkanalige Cinch-Kabel. Ein typisches Stereo-System benötigt ein Kabelpaar (links und rechts), während ein System mit Front-, Heck- und Subwoofer-Ausgängen entsprechend mehr Kabelpaare erfordert.
- Steckertypen: Achte auf gut sitzende und korrosionsbeständige Cinch-Stecker. Vergoldete Stecker sind oft Standard und bieten guten Kontakt.
Lautsprecherkabel: Der letzte Weg zum Hörerlebnis
Die Lautsprecherkabel verbinden den Ausgang des Verstärkers mit den jeweiligen Lautsprechern. Ähnlich wie bei den Stromkabeln spielt hier der Querschnitt eine Rolle, insbesondere bei längeren Kabelwegen oder wenn der Verstärker eine hohe Leistung liefert. Ein zu dünner Querschnitt kann die Höhen und Tiefen beeinträchtigen und die Dynamik des Klangs reduzieren. Auch hier ist OFC-Kupfer die bevorzugte Wahl. Die Farben der Lautsprecherkabel sind wichtig, um die Polarität (+/-) korrekt anzuschließen. Eine Verpolung führt zu Phasenverschiebungen und einem dünnen, unvollständigen Klangbild.
- Polaritätsmarkierung: Achte auf eine eindeutige Markierung (oft eine farbige Linie oder eine geriffelte Ader) auf einem der beiden Leiter, um die korrekte Anschlussrichtung sicherzustellen.
- Querschnittsempfehlung: Für die meisten gängigen Lautsprecher und Verstärker sind Kabel mit einem Querschnitt von 1,5 mm² bis 2,5 mm² ausreichend. Bei sehr leistungsstarken Systemen oder langen Wegen können 4 mm² sinnvoll sein.
Remote-Kabel und Massekabel: Die unscheinbaren Helfer
Das Remote-Kabel ist ein dünnes Kabel (oft 0,5 mm² bis 1 mm²), das vom Autoradio zum Verstärker verlegt wird. Es sorgt dafür, dass der Verstärker nur dann Strom zieht, wenn das Autoradio eingeschaltet ist. Ohne dieses Kabel würde der Verstärker entweder permanent eingeschaltet bleiben (was die Batterie entladen würde) oder gar nicht funktionieren. Das Massekabel ist ebenso kritisch. Es muss eine saubere und niederohmige Verbindung zur Karosserie des Fahrzeugs herstellen. Ein zu dünnes oder schlecht angeschlossenes Massekabel ist eine häufige Ursache für Brummschleifen, Störgeräusche und unzuverlässige Funktion der Anlage. Verwende für das Massekabel idealerweise denselben Querschnitt wie für das Plus-Stromkabel zum Verstärker und stelle sicher, dass die Anschlussstelle an der Karosserie blank geschliffen und sauber ist.
- Massepunkt: Wähle einen soliden, unbelasteten Metallpunkt an der Karosserie.
- Verbindung: Die Verbindung sollte fest verschraubt und gegebenenfalls mit einem Kontaktfett geschützt werden.
Übersicht der Kabel für Car Hifi
| Kabeltyp | Funktion | Wichtige Eigenschaften | Typische Querschnitte (Beispiele) |
|---|---|---|---|
| Stromkabel (Plus) | Stromversorgung vom Batterie/Bordnetz zum Verstärker | Hoher Querschnitt, OFC-Kupfer, gute Isolierung | 10 mm², 16 mm², 25 mm², 35 mm², 50 mm², 70 mm² |
| Massekabel | Verbindung zur Fahrzeugmasse für Verstärker | Hoher Querschnitt (gleich dem Plus-Stromkabel), gute Kontaktierung | 10 mm², 16 mm², 25 mm², 35 mm², 50 mm², 70 mm² |
| Signalkabel (Cinch) | Audio-Signalübertragung vom Headunit zum Verstärker | Gute Abschirmung, OFC-Kupfer, korrosionsbeständige Stecker | Standard (abhängig von Hersteller und Serie) |
| Lautsprecherkabel | Audio-Signalübertragung vom Verstärker zum Lautsprecher | Angemessener Querschnitt, OFC-Kupfer, klare Polaritätsmarkierung | 1,5 mm², 2,5 mm², 4 mm² |
| Remote-Kabel | Schaltausgang zum Einschalten des Verstärkers | Geringer Querschnitt, Isolierung | 0,5 mm², 1 mm² |
FAQ – Häufig gestellte Fragen zu Welche Kabel brauchst Du für Car Hifi?
Warum ist der Kabelquerschnitt so wichtig?
Der Kabelquerschnitt bestimmt, wie viel Strom ein Kabel sicher und mit geringen Verlusten leiten kann. Ein zu dünner Querschnitt kann wie eine Engstelle wirken, die den Stromfluss behindert. Dies führt zu Leistungsverlusten, einer geringeren Effizienz der Komponenten, schlechterer Klangqualität (besonders bei Bässen) und kann im Extremfall zur Überhitzung und Beschädigung des Kabels führen. Bei Stromkabeln und Lautsprecherkabeln ist ein ausreichender Querschnitt essenziell für die maximale Leistungsausbeute und die Langlebigkeit deiner Car-Hifi-Komponenten.
Was bedeutet AWG und wie rechne ich es um?
AWG steht für American Wire Gauge und ist ein Maßsystem für den Durchmesser von Kabeln. Je niedriger die AWG-Zahl, desto dicker ist das Kabel. Beispielsweise ist ein AWG 4 Kabel dicker als ein AWG 8 Kabel. Dies ist besonders im Car-Hifi-Bereich verbreitet. Eine grobe Umrechnungstabelle hilft bei der Zuordnung zu Quadratmillimetern (mm²): AWG 10 entspricht etwa 5,26 mm², AWG 8 etwa 8,37 mm², AWG 4 etwa 21,15 mm² und AWG 0 etwa 53,49 mm². Die genauen Umrechnungen können je nach Quelle leicht variieren.
Brauche ich spezielle Cinch-Kabel für den Subwoofer?
Für den Subwoofer werden oft spezielle Cinch-Kabel verwendet, die in der Regel eine höhere Qualität aufweisen, um das tieffrequente Signal störungsfrei zu übertragen. Dies bedeutet oft eine besonders gute Abschirmung, um Einstreuungen zu vermeiden, die sich bei tiefen Frequenzen am deutlichsten bemerkbar machen würden. Achte auf ein gut abgeschirmtes Kabel, das speziell für den Einsatz im Auto konzipiert ist.
Wie verlege ich die Kabel am besten, um Störgeräusche zu vermeiden?
Die Verlegung der Kabel ist entscheidend für eine störungsfreie Funktion. Trenne Stromkabel und Signalkabel so weit wie möglich voneinander. Verlege Stromkabel auf einer Seite des Fahrzeugs und Signalkabel auf der anderen. Vermeide es, Signalkabel parallel zu anderen elektrischen Leitungen im Fahrzeug (wie z.B. den Kabelbäumen der Motorelektronik) zu führen. Wenn eine Kreuzung unumgänglich ist, sollte diese im rechten Winkel erfolgen. Achte darauf, dass alle Kabel gut befestigt sind und nicht scheuern oder knicken können.
Ist OFC-Kupfer wirklich besser als CCA?
Ja, OFC-Kupfer (Oxygen-Free Copper) ist deutlich besser als CCA (Copper Clad Aluminium). OFC-Kupfer hat eine höhere Leitfähigkeit, was zu geringeren Signal- und Leistungsverlusten führt. CCA-Kabel sind zwar günstiger, aber sie leiten Strom schlechter und sind anfälliger für Korrosion, was die Leitfähigkeit über die Zeit weiter verschlechtern kann. Für Car-Hifi-Anlagen, bei denen es auf Klangqualität und Leistung ankommt, ist OFC-Kupfer immer die bessere Wahl.
Muss ich für jeden Verstärker ein eigenes Stromkabel von der Batterie legen?
Wenn du mehrere Verstärker hast, die eine hohe Gesamtstromaufnahme haben, ist es üblich und empfehlenswert, die Stromversorgung zu bündeln. Dies geschieht mit einem Haupt-Stromkabel von der Batterie zu einem so genannten „Power-Block“ oder „Verteilerblock“. Von diesem Block aus werden dann dünnere Stromkabel zu jedem einzelnen Verstärker verlegt. Der Querschnitt des Haupt-Stromkabels muss dabei der Summe der maximalen Stromaufnahmen aller angeschlossenen Verstärker entsprechen, plus einer gewissen Reserve. So stellst du sicher, dass jeder Verstärker ausreichend Strom erhält.
Welche Sicherung brauche ich für meine Stromkabel?
Die richtige Absicherung ist lebenswichtig für deine Car-Hifi-Anlage und dein Fahrzeug. Direkt an der Batterie muss ein Sicherungshalter für das Haupt-Stromkabel installiert werden. Die Stärke der Hauptsicherung richtet sich nach dem maximalen Stromverbrauch der angeschlossenen Geräte (hauptsächlich der Verstärker) und der Länge sowie dem Querschnitt des Stromkabels. Als Faustregel gilt: Die Hauptsicherung sollte etwas über dem höchsten erwarteten Stromverbrauch liegen, aber so dimensioniert sein, dass sie im Falle eines Kurzschlusses zuverlässig auslöst, bevor das Kabel überhitzt oder Schaden entsteht. Viele Verstärker haben bereits eigene Sicherungen an ihrem Stromanschluss, aber die Hauptsicherung an der Batterie ist der primäre Schutz für die gesamte Stromleitung.
