Du fragst dich, was genau eine Kabelschirmung ist und warum sie für dich von Bedeutung sein kann? Dieser Text erklärt dir detailliert die Funktion, die verschiedenen Arten und die entscheidenden Vorteile von Kabelschirmungen, insbesondere für alle, die Wert auf störungsfreie Signalübertragung und den Schutz ihrer elektrischen Installationen legen.
Was ist eine Kabelschirmung?

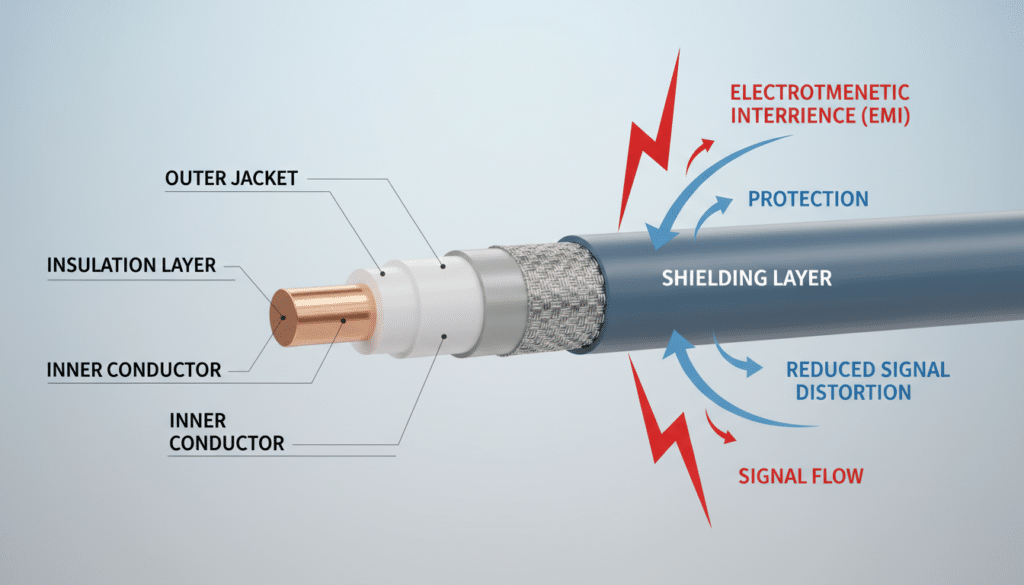

Eine Kabelschirmung ist eine leitende Hülle, die um einen oder mehrere Leiter eines Kabels angebracht wird. Ihr Hauptzweck ist es, das Kabel vor externen elektromagnetischen Störungen (EMI – Electromagnetic Interference) zu schützen und gleichzeitig zu verhindern, dass das Kabel selbst unerwünschte elektromagnetische Strahlung aussendet, die andere Geräte stören könnte. Stell dir das wie einen Schutzschild für deine Daten und elektrische Signale vor.
Warum ist Kabelschirmung notwendig?
In unserer modernen, vernetzten Welt sind wir ständig von elektromagnetischen Feldern umgeben. Diese können von einer Vielzahl von Quellen stammen, wie beispielsweise:
- Netzteilen und Transformatoren
- Elektromotoren und Generatoren
- Funkanlagen und Mobilfunkmasten
- Andere elektrische Leitungen und Geräte
- Blitzentladungen
Wenn diese Felder auf ungeschirmte Kabel treffen, können sie die darin übertragenen Signale verfälschen. Dies kann zu Datenverlusten, fehlerhaften Übertragungen, Signalrauschen oder sogar zum kompletten Ausfall von Geräten führen. In industriellen Umgebungen, medizinischen Einrichtungen oder bei der Übertragung sensibler Daten ist die Integrität der Signale absolut kritisch. Kabelschirmungen sind hierbei unerlässlich, um eine zuverlässige und störungsfreie Funktion zu gewährleisten.
Arten von Kabelschirmungen
Es gibt verschiedene Arten von Kabelschirmungen, die sich in Material, Aufbau und Effektivität unterscheiden. Die Wahl der richtigen Schirmung hängt von der Art des Kabels, der Frequenz des zu übertragenden Signals und der zu erwartenden Störumgebung ab.
Geflechtschirmung
Die Geflechtschirmung ist eine der gebräuchlichsten und flexibelsten Schirmungsarten. Sie besteht aus einem Drahtgeflecht aus Kupfer, Aluminium oder versilbertem Kupfer, das spiralförmig um die inneren Leiter gewickelt wird. Dieses Geflecht kann eine dichte oder eine lockere Bedeckung aufweisen.
- Vorteile: Hohe Flexibilität, gute Abdeckung über ein breites Frequenzspektrum, gute mechanische Beanspruchbarkeit.
- Nachteile: Die Effektivität hängt stark von der Bedeckungsdichte ab; bei lockeren Geflechten kann es bei höheren Frequenzen zu Einbußen kommen.
Folien- oder Band-Schirmung
Hierbei wird eine dünne Metallfolie (oft aus Aluminium, manchmal mit einer Kupferlage) um die inneren Leiter gewickelt. Diese Folie kann eine oder mehrere Lagen aufweisen und wird oft mit einem leitenden Lack oder einer Beschichtung versehen, um die Leitfähigkeit zu verbessern. Häufig wird die Folien-Schirmung in Kombination mit einer Geflechtschirmung eingesetzt, um einen umfassenden Schutz zu erzielen.
- Vorteile: Bietet eine sehr gute Abdeckung bei hohen Frequenzen, ist leicht und bietet einen guten Schutz gegen hochfrequente Störungen.
- Nachteile: Weniger flexibel als Geflechtschirmungen, kann anfälliger für mechanische Beschädigungen sein, besonders bei wiederholtem Biegen.
Schalen- oder Rohrschirmung
Bei dieser Art der Schirmung werden die Leiter in ein metallisches Rohr oder eine Schale eingeschlossen. Dies ist die effektivste Form der Schirmung und wird vor allem dort eingesetzt, wo höchste Signalintegrität gefordert ist, wie beispielsweise bei Glasfaserkabeln oder empfindlichen Messgeräten. Diese Konstruktion bietet einen hervorragenden Schutz gegen externe elektromagnetische Felder.
- Vorteile: Höchste Effektivität bei der Abschirmung, sehr guter Schutz gegen eine breite Palette von Störquellen.
- Nachteile: Deutlich steifer und schwerer als andere Schirmungsarten, teurer in der Herstellung.
Kombinierte Schirmungen
In vielen Fällen werden unterschiedliche Schirmungsarten kombiniert, um die Vorteile jeder einzelnen zu nutzen und einen maximalen Schutz zu erzielen. Ein typisches Beispiel ist ein Kabel mit einer inneren Folien-Schirmung um die einzelnen Adernpaare und einer äußeren Geflechtschirmung, die alle Adern umfasst. Diese Kombination bietet sowohl Schutz vor hochfrequenten Störungen als auch gute Flexibilität und mechanische Belastbarkeit.
Funktionsweise der Kabelschirmung
Die Funktionsweise einer Kabelschirmung basiert auf dem Prinzip der Faradayschen Käfigwirkung. Die leitende Hülle umschließt die inneren Leiter und leitet einfallende elektromagnetische Wellen oder Felder um das Kabel herum ab. Hierbei gibt es zwei Hauptmechanismen:
- Absorption: Die Schirmung absorbiert einen Teil der einfallenden Energie.
- Reflexion: Die Schirmung reflektiert einen Großteil der einfallenden Energie.
Durch diese Abschirmung wird das elektrische Feld, das von den äußeren Störquellen ausgeht, daran gehindert, die inneren Leiter zu beeinflussen. Gleichzeitig verhindert die Schirmung, dass die von den inneren Leitern ausgehenden elektromagnetischen Felder (die bei der Signalübertragung zwangsläufig entstehen) nach außen dringen und andere Geräte stören.
Vorteile der Kabelschirmung
Die Vorteile einer korrekt ausgeführten Kabelschirmung sind vielfältig und wirken sich direkt auf die Leistung und Zuverlässigkeit deiner elektrischen Systeme aus. Hier sind die wichtigsten Vorteile im Überblick:
- Reduzierung von Signalrauschen und Störungen: Dies ist der primäre Vorteil. Durch die Abschirmung werden externe elektromagnetische Störsignale minimiert, was zu einer saubereren und klareren Signalübertragung führt.
- Verbesserung der Datenintegrität: Insbesondere bei digitalen Datenübertragungen ist die Vermeidung von Bitfehlern entscheidend. Eine Schirmung schützt vor Störungen, die zu fehlerhaften Datenpaketen führen könnten.
- Erhöhung der Übertragungsgeschwindigkeit und Reichweite: Saubere Signale ermöglichen höhere Datenraten und längere Übertragungsstrecken, da weniger Fehlerkorrekturmechanismen benötigt werden.
- Schutz vor elektromagnetischer Abstrahlung (EMI): Kabelschirmungen verhindern, dass die von den Kabeln selbst ausgehenden elektromagnetischen Felder andere sensible Geräte in der Nähe stören. Dies ist besonders wichtig in Umgebungen mit vielen elektronischen Geräten, wie z.B. Serverräumen oder medizinischen Labors.
- Verbesserung der elektrischen Sicherheit: In bestimmten Anwendungen kann eine Schirmung auch dazu beitragen, die elektrische Sicherheit zu erhöhen, indem sie beispielsweise vor Spannungsspitzen schützt oder einen definierten Erdungspunkt bereitstellt.
- Konformität mit Normen und Vorschriften: Viele Branchen und Anwendungen haben spezifische Normen und Vorschriften bezüglich elektromagnetischer Verträglichkeit (EMV). Die Verwendung von geschirmten Kabeln ist oft eine Voraussetzung, um diese Normen zu erfüllen.
- Längere Lebensdauer von Geräten: Ständige Störeinflüsse können die Lebensdauer elektronischer Komponenten beeinträchtigen. Durch die Schirmung werden diese Einflüsse reduziert, was potenziell zur Langlebigkeit der angeschlossenen Geräte beiträgt.
Anwendungsbereiche von Kabelschirmungen
Die Notwendigkeit von Kabelschirmungen ist in zahlreichen Bereichen und Branchen gegeben:
- Datenübertragung: Netzwerkkabel (Ethernet, Cat6, Cat7, Cat8), USB-Kabel, HDMI-Kabel, serielle Schnittstellen.
- Audiovisuelle Technik: Mikrofonkabel, Lautsprecherkabel, professionelle Videoübertragung.
- Industrielle Automatisierung: Steuerleitungen, Sensorkabel, Bus-Systeme (z.B. Profibus, CAN-Bus), Motorsteuerleitungen.
- Medizintechnik: Kabel für bildgebende Verfahren, EKG-Geräte, Patientenmonitore.
- Telekommunikation: Antennenkabel, Koaxialkabel.
- Automobilindustrie: Bordnetzkabel, Sensorkabel.
- Luft- und Raumfahrt: Hochleistungsanwendungen mit extremen Anforderungen.
Wichtige Überlegungen zur Kabelschirmung
Damit eine Kabelschirmung ihre volle Wirkung entfalten kann, sind einige wichtige Punkte zu beachten:
- Kontinuität der Schirmung: Die Schirmung muss über die gesamte Kabellänge und an den Anschlussstellen durchgängig sein. Jede Unterbrechung schwächt die Abschirmwirkung erheblich.
- Erdung der Schirmung: Die Schirmung muss korrekt geerdet werden. Die Art der Erdung (einseitig oder beidseitig) hängt von der Anwendung und den zu erwartenden Störfrequenzen ab. Eine falsche Erdung kann sogar zu einer Verschlechterung der EMV-Eigenschaften führen.
- Qualität des Schirmmaterials und der Verarbeitung: Die Wahl des richtigen Materials und eine hochwertige Verarbeitung sind entscheidend für die Effektivität der Schirmung.
- Schutz vor mechanischen Beschädigungen: Eine beschädigte Schirmung bietet keinen ausreichenden Schutz mehr.
Zusammenfassung der Unterschiede und Vorteile
Die Entscheidung für oder gegen eine Kabelschirmung und die Wahl der richtigen Art sind entscheidend für die Zuverlässigkeit deiner elektrischen und elektronischen Systeme. Hier eine Übersicht:
| Kriterium | Ungeschirmte Kabel | Geschirmte Kabel (Geflecht) | Geschirmte Kabel (Folie) | Geschirmte Kabel (Kombiniert) |
|---|---|---|---|---|
| Schutz vor externen Störungen | Gering | Gut bis Sehr Gut (frequenzabhängig) | Sehr Gut (besonders bei hohen Frequenzen) | Sehr Gut bis Exzellent |
| Schutz vor interner Abstrahlung | Keiner | Gut | Sehr Gut | Sehr Gut bis Exzellent |
| Flexibilität | Sehr Hoch | Hoch | Mittel | Mittel bis Hoch |
| Kosten | Niedrig | Mittel | Mittel | Mittel bis Hoch |
| Hauptanwendung | Niedrige Frequenzen, geringe Störanfälligkeit | Breites Spektrum, gute Allround-Lösung | Hohe Frequenzen, digitale Datenübertragung | Anspruchsvolle Anwendungen, höchste Zuverlässigkeit |
FAQ – Häufig gestellte Fragen zu Was ist eine Kabelschirmung? Erklärung und Vorteile
Was passiert, wenn ein Kabel nicht richtig geschirmt ist?
Wenn ein Kabel nicht oder nur unzureichend geschirmt ist und in einer Umgebung mit starken elektromagnetischen Feldern eingesetzt wird, können die übertragenen Signale gestört werden. Dies kann sich in Form von Datenverlusten, fehlerhaften Übertragungen, Rauschen in Audiosignalen, Bildflimmern bei Videos oder sogar im kompletten Ausfall von Geräten äußern. In industriellen oder medizinischen Umgebungen kann dies gravierende Folgen haben.
Welche Art von Schirmung ist die beste?
Es gibt keine pauschal „beste“ Schirmung. Die optimale Wahl hängt stark von der spezifischen Anwendung, den Frequenzen, die übertragen werden, und den Umgebungsbedingungen ab. Für allgemeine Anwendungen ist eine Geflechtschirmung oft ein guter Kompromiss aus Leistung und Flexibilität. Für hohe Frequenzen oder sehr empfindliche Signale sind Folien- oder kombinierte Schirmungen oft besser geeignet. Hochfrequenzdichte Schirmungen wie Schalen sind für extrem anspruchsvolle Anwendungen gedacht.
Müssen alle Kabel geschirmt sein?
Nein, nicht alle Kabel müssen geschirmt sein. Für einfache Anwendungen mit niedrigen Frequenzen und geringer Störanfälligkeit, wie z.B. ein einfaches Stromkabel in einem Haushalt, sind ungeschirmte Kabel oft ausreichend. In Bereichen, in denen Datenintegrität, Signalqualität und elektromagnetische Verträglichkeit eine Rolle spielen – wie in Netzwerken, professionellen Audio- und Videoanlagen oder industriellen Steuerungen – sind geschirmte Kabel jedoch dringend zu empfehlen.
Wie erkenne ich, ob ein Kabel geschirmt ist?
Du kannst dies oft anhand der Bezeichnung des Kabels erkennen (z.B. „FTP“ für Foiled Twisted Pair, „STP“ für Shielded Twisted Pair, „SFTP“ für Shielded Foiled Twisted Pair bei Netzwerkkabeln). Visuell kannst du bei manchen Kabeln die Schirmung durch eine äußere Hülle oder ein sichtbares Geflecht erkennen, wenn du die Isolierung leicht zurückziehst. Oft sind geschirmte Kabel auch etwas dicker und steifer als ihre ungeschirmten Pendants.
Was bedeutet „Erdung der Schirmung“?
Die Erdung der Schirmung bedeutet, dass die leitende Hülle des Kabels mit Masse oder Erde verbunden wird. Dies ist entscheidend, damit die von der Schirmung abgefangenen Störströme sicher abgeleitet werden können und nicht das Signal im Inneren des Kabels beeinflussen. Wie und wo die Schirmung geerdet wird (z.B. einseitig am Anfang, beidseitig an beiden Enden oder über spezielle EMV-Klemmen) ist eine wichtige technische Entscheidung, die von der Art der Störung und der Frequenz abhängt.
Ist eine Schirmung teurer?
Ja, geschirmte Kabel sind in der Regel teurer als ihre ungeschirmten Pendants. Dies liegt an den zusätzlichen Materialien und dem aufwendigeren Herstellungsprozess. Die zusätzlichen Kosten werden jedoch oft durch die verbesserte Leistung, Zuverlässigkeit und die Vermeidung von Störungsbedingten Ausfällen mehr als wettgemacht, insbesondere in professionellen oder industriellen Umgebungen.
Welche Rolle spielt die Kabellänge für die Schirmung?
Die Kabellänge spielt eine wichtige Rolle. Je länger ein Kabel ist, desto anfälliger wird es für externe Störungen und desto mehr kann es selbst abstrahlen. Aus diesem Grund sind längere Kabel oft stärker oder aufwendiger geschirmt als kürzere Kabel, um eine gleichbleibend gute Signalqualität über die gesamte Distanz zu gewährleisten.
