Du möchtest wissen, was die Kennzeichnungen auf VDE-zertifizierten Kabeln bedeuten und warum diese Kennzeichnungen für deine Sicherheit und die einwandfreie Funktion elektrischer Anlagen unerlässlich sind? Dieser Text richtet sich an alle, die mit Elektroinstallationen, dem Kauf von Kabeln oder einfach nur mit der Sicherstellung der Qualität und Konformität von elektrischen Leitungen zu tun haben.
Warum ist die VDE Kabel Kennzeichnung wichtig?
Die Kennzeichnung von elektrischen Kabeln nach den Standards des Verbands der Elektrotechnik Elektronik Informationstechnik e.V. (VDE) ist ein entscheidendes Qualitätsmerkmal. Sie garantiert, dass ein Kabel strenge Sicherheits- und Leistungsanforderungen erfüllt, die von unabhängigen Prüfinstituten nachgewiesen wurden. Diese Kennzeichnung ist nicht nur eine Empfehlung, sondern oft auch eine gesetzliche Anforderung für die sichere Installation und den Betrieb von elektrischen Geräten und Anlagen in Deutschland und vielen anderen europäischen Ländern. Ohne die korrekte VDE-Kennzeichnung riskierst du nicht nur deine eigene Sicherheit durch potenzielle Gefahren wie Kurzschlüsse, Brände oder Stromschläge, sondern auch die Konformität deiner Installationen mit geltenden Normen und Vorschriften.
Grundlegende Elemente der VDE Kabel Kennzeichnung
Die Kennzeichnung auf VDE-zertifizierten Kabeln ist oft auf den ersten Blick komplex, aber sie folgt einer klaren Logik. Sie liefert dir aufschlussreiche Informationen über die Art des Kabels, seine Konstruktion, seine elektrischen Eigenschaften und die relevanten Normen, nach denen es geprüft wurde. Jede Komponente der Kennzeichnung hat eine spezifische Bedeutung und trägt dazu bei, dass du das richtige Kabel für deine spezifische Anwendung auswählen kannst.
Der VDE-Prüfzeichen-Aufdruck
Das auffälligste Merkmal ist das VDE-Zeichen selbst. Dieses Zeichen wird nur auf Produkten angebracht, die den umfassenden Prüfverfahren des VDE Prüf- und Zertifizierungsinstituts unterzogen wurden. Es symbolisiert die Konformität mit den deutschen und oft auch europäischen Sicherheitsnormen.
Normen- und Typenbezeichnungen

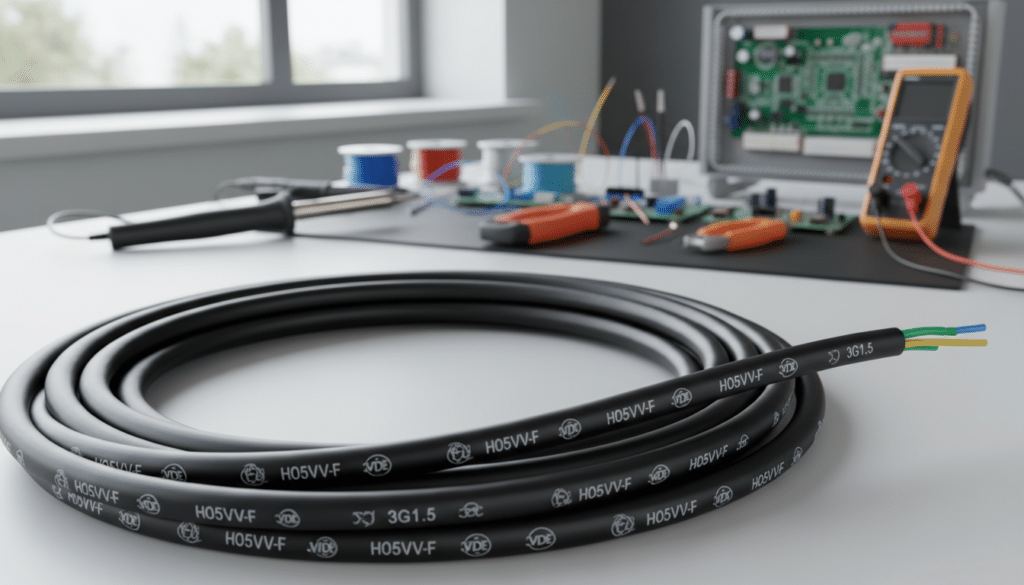

Direkt neben dem VDE-Zeichen findest du in der Regel eine Buchstaben- und Zahlenkombination. Diese Bezeichnung ist entscheidend und gibt Auskunft über die spezifische Norm (z.B. DIN VDE 0281 für flexible Leitungen) und den Kabeltyp. Ein Beispiel hierfür ist „H05VV-F“.
- H: Steht für eine harmonisierte Leitung. Harmonisierten Leitungen folgen europäischen Standards.
- 05: Bezieht sich auf die Nennspannung, in diesem Fall 500 V gegen Erde bzw. 300 V gegenüber Erde.
- V: Kennzeichnet die Isolierung des Leiters aus PVC (Polyvinylchlorid).
- V: Gibt die Kabelmantel-Isolierung an, ebenfalls aus PVC.
- -F: Bedeutet, dass die Leiter aus flexiblen Litzen bestehen (feindrähtig). Ein „U“ würde für einen massiven Leiter stehen.
Diese Kombination erlaubt dir, sofort die grundlegenden Eigenschaften des Kabels zu erkennen.
Leiterquerschnitt und Spannungsfestigkeit
Eng verbunden mit der Typenbezeichnung ist die Angabe des Leiterquerschnitts und der Spannungsfestigkeit. Der Querschnitt wird in Quadratmillimetern (mm²) angegeben und ist entscheidend für die Strombelastbarkeit des Kabels. Eine höhere Zahl bedeutet einen größeren Querschnitt und damit eine höhere Belastbarkeit.
Die Spannungsfestigkeit wird oft als Nennspannung angegeben, z.B. 300/500 V oder 450/750 V. Dies bedeutet:
- Die erste Zahl (z.B. 300 V) ist die maximale Nennspannung zwischen einem Leiter und der Erde.
- Die zweite Zahl (z.B. 500 V) ist die maximale Nennspannung zwischen zwei beliebigen Leitern.
Die Auswahl des richtigen Querschnitts und der Spannungsfestigkeit ist unerlässlich, um Überlastung und damit verbundene Brandgefahren zu vermeiden.
Anzahl der Leiter und Farbe der Adern
Die Kennzeichnung gibt oft auch Auskunft über die Anzahl der Leiter (Adern) im Kabel. Dies kann z.B. durch „3G“ oder „5X“ dargestellt werden. Das „G“ steht für „mit Schutzleiter“ (grün-gelbe Ader), das „X“ für „ohne Schutzleiter“. Die Ziffer davor gibt die Anzahl der Adern an (z.B. 3G = 3 Adern inklusive Schutzleiter). Die Farben der einzelnen Adern sind ebenfalls nach international festgelegten Standards kodiert, um die korrekte Verdrahtung zu gewährleisten.
Herstellerinformationen und Herstellungsdatum
Zusätzlich zu den technischen Spezifikationen sind oft auch Informationen zum Hersteller und das Herstellungsdatum auf dem Kabel angebracht. Diese Informationen sind für die Rückverfolgbarkeit und im Falle von Reklamationen oder Rückrufen von Bedeutung.
Klassifizierung und Aufbau von VDE Kabeln
VDE-Kabel lassen sich nach verschiedenen Kriterien klassifizieren, die ihre Eignung für bestimmte Umgebungen und Anwendungen definieren. Die VDE-Normen decken eine breite Palette von Kabeltypen ab, von einfachen Anschlussleitungen bis hin zu robusten Installationskabeln für extreme Bedingungen.
Aufbau nach VDE-Normen
Der Aufbau eines Kabels gemäß VDE-Normen ist modular und definiert jeden einzelnen Bestandteil:
- Leiter: Bestehen in der Regel aus Kupfer, das je nach Anwendungsfall massiv (eindrähtig) oder flexibel (mehrdrähtig) sein kann.
- Leiterisolierung: Schützt die Leiter vor Berührung und Isolationseigenschaften. Gängige Materialien sind PVC, Gummi oder Silikon, je nach Temperaturbeständigkeit und Flexibilität.
- Füll- und Trennschichten: Dienen der Formgebung des Kabels, der Erhöhung der mechanischen Stabilität oder der Verhinderung der Ausbreitung von Bränden innerhalb des Kabels.
- Außenmantel: Bietet Schutz vor mechanischer Beschädigung, Umwelteinflüssen wie Feuchtigkeit, Öl oder Chemikalien und ist oft flammhemmend. Auch hier kommen Materialien wie PVC, Gummi oder spezielle Kunststoffe zum Einsatz.
Übersicht gängiger VDE-Kabeltypen
Die Vielfalt der VDE-Kabeltypen ist groß, um den unterschiedlichsten Anforderungen gerecht zu werden. Hier sind einige der gebräuchlichsten:
| Kabeltyp (Beispiel) | Norm | Einsatzbereich | Besonderheiten |
|---|---|---|---|
| H05VV-F | DIN VDE 0281-5 | Innenbereich, Anschluss von Haushaltsgeräten, flexible Leitungen | PVC-Isolierung und -Mantel, flexibel, moderate Beanspruchung |
| H07RN-F | DIN VDE 0282-4 | Außenbereich, Baustellen, industrielle Anwendungen, hohe mechanische Beanspruchung | Gummi-Isolierung und -Mantel, robust, öl- und witterungsbeständig, flexibel |
| NYM-J | DIN VDE 0250-204 | Feste Verlegung in trockenen, feuchten oder nassen Räumen, Aufputz- und Unterputzinstallationen | PVC-Isolierung, PVC-Mantel, mit grün-gelbem Schutzleiter, nicht für direkte Sonneneinstrahlung oder mechanische Beanspruchung |
| NYY-J | DIN VDE 0276-603 | Verlegung im Freien, im Erdreich, in Beton, in Gebäuden, auch für höhere mechanische Beanspruchung | PVC-Isolierung, PVC-Mantel, mit grün-gelbem Schutzleiter, widerstandsfähiger gegen Feuchtigkeit und mechanische Einflüsse als NYM |
| SiHF (Silikonleitung) | DIN VDE 0282-10 | Hohe Temperaturen, Industrieöfen, Kochgeräte, dort wo Flexibilität bei Hitze gefordert ist | Silikon-Isolierung und -Mantel, hitzebeständig, UV-beständig, gute Flexibilität bei tiefen Temperaturen |
Interpretation spezifischer Kennzeichnungen
Um die Sicherheit und Funktionalität deiner Installationen zu gewährleisten, ist es unerlässlich, die spezifischen Kennzeichnungen auf dem Kabel korrekt zu interpretieren. Jede Markierung liefert wertvolle Hinweise zur Eignung und Handhabung des Kabels.
Buchstabenkombinationen und ihre Bedeutung
Die Buchstabenkombinationen sind die Schlüssel zur Identifizierung des Kabeltyps und seiner Eigenschaften. Sie sind in der Regel durch VDE- oder harmonisierte europäische Normen standardisiert. Einige häufig anzutreffende Buchstaben und ihre Bedeutungen sind:
- N: Kabel nach deutscher Norm (National)
- Y: PVC-Isolierung
- M: Mantelleitung
- F: Feindrähtiger, flexibler Leiter (mehrdrähtig)
- U: Eindrähtiger Leiter (massiv)
- R: Rundkabel
- S: Rundkabel mit Schutzleiter
- D: Flachkabel
- G: Mit grün-gelbem Schutzleiter
- X: Ohne Schutzleiter
- H: Harmonisierten Leitungen (europäische Norm)
- 03/05/07: Nennspannung gegen Erde (300 V, 500 V, 750 V)
- V: PVC-Isolierung
- G (in H07RN-F): Gummi-Isolierung
- M (in H07RN-F): Gummi-Mantel
Beispiel: Ein Kabel mit der Bezeichnung NYM-J 5×1,5 bedeutet:
- NYM: PVC-Mantelleitung nach deutscher Norm
- -J: Mit integriertem grün-gelbem Schutzleiter
- 5x: Fünf Leiter (vier Adern plus Schutzleiter)
- 1,5: Leiterquerschnitt von 1,5 mm²
Zahlenangaben: Querschnitt und Spannung
Die Zahlen auf dem Kabel sind ebenso wichtig. Der Leiterquerschnitt (z.B. 1,5 mm², 2,5 mm², 10 mm²) gibt an, wie viel Strom das Kabel sicher führen kann, ohne sich übermäßig zu erwärmen. Dieser Wert muss immer an die erwartete Stromlast der angeschlossenen Geräte und die Länge der Leitung angepasst werden. Die Nennspannung (z.B. 300/500 V, 450/750 V) gibt die maximale zulässige Betriebsspannung an, sowohl zwischen den Leitern als auch zwischen Leiter und Erde. Die Auswahl der richtigen Spannungsfestigkeit ist entscheidend für die Sicherheit.
Farbcodes der Adern
Die Farben der einzelnen Adern sind international standardisiert, um Verwechslungen zu vermeiden und die korrekte Installation sicherzustellen:
- Grün-Gelb: Schutzleiter (Erde)
- Blau: Neutralleiter (N)
- Braun/Schwarz/Grau (ggf. mehrere Farben): Außenleiter (Phase, L)
Bei älteren Installationen können andere Farben vorkommen, aber bei Neuinstallationen und Reparaturen sind die aktuellen Normfarben zwingend einzuhalten.
Rechtliche und Sicherheitsrelevanz der VDE Kennzeichnung
Die VDE-Kennzeichnung ist mehr als nur ein Gütesiegel; sie ist ein wesentlicher Bestandteil der rechtlichen und sicherheitstechnischen Anforderungen im Elektrobereich. Die Einhaltung dieser Standards schützt nicht nur vor direkten Gefahren, sondern auch vor rechtlichen Konsequenzen.
Konformität und Normerfüllung
Die VDE-Kennzeichnung bestätigt, dass das Kabel den relevanten deutschen Normen (DIN VDE) und oft auch harmonisierten europäischen Normen (EN) entspricht. Dies ist die Grundlage für die CE-Kennzeichnung und stellt sicher, dass das Produkt den grundlegenden Sicherheitsanforderungen des europäischen Binnenmarktes genügt. Installateure und Elektrofachkräfte sind verpflichtet, normenkonforme Materialien zu verwenden, um die Sicherheit der elektrischen Anlage zu gewährleisten.
Haftung und Gewährleistung
Die Verwendung von VDE-zertifizierten Kabeln ist entscheidend für die Haftung und Gewährleistung im Schadensfall. Wenn ein Brand oder ein elektrischer Defekt durch die Verwendung eines nicht-zertifizierten oder falsch gekennzeichneten Kabels verursacht wird, kann dies weitreichende haftungsrechtliche Konsequenzen für den Installateur, den Betreiber oder sogar den Hersteller haben. Die VDE-Kennzeichnung dient als Nachweis dafür, dass das Produkt den anerkannten Regeln der Technik entspricht und die Sorgfaltspflicht erfüllt wurde.
Schutz vor Bränden und Stromschlägen
Die strengen Prüfkriterien des VDE Instituts stellen sicher, dass die Kabel über die geforderte Isolation, eine ausreichende mechanische Festigkeit und Flammschutzeigenschaften verfügen. Dies minimiert das Risiko von Kurzschlüssen, Überhitzung und somit von Bränden. Ebenso schützt die korrekte Isolierung vor gefährlichen Stromschlägen.
FAQ – Häufig gestellte Fragen zu Was bedeutet VDE Kabel Kennzeichnung?
Was ist der Unterschied zwischen VDE und CE Kennzeichnung?
Die CE-Kennzeichnung zeigt an, dass ein Produkt den grundlegenden Sicherheits-, Gesundheits- und Umweltschutzanforderungen der EU entspricht und in der EU verkauft werden darf. Die VDE-Kennzeichnung ist ein zusätzliches, freiwilliges Prüfzeichen des VDE Prüf- und Zertifizierungsinstituts, das eine besonders hohe Sicherheit und Qualität auf Basis strenger deutscher und europäischer Normen bestätigt. Ein VDE-zertifiziertes Produkt erfüllt in der Regel auch die CE-Anforderungen, aber nicht jedes CE-zertifizierte Produkt ist VDE-zertifiziert.
Kann ich auch Kabel ohne VDE Kennzeichnung verwenden?
Die Verwendung von Kabeln ohne VDE-Kennzeichnung ist in vielen Anwendungsbereichen nicht zulässig und birgt erhebliche Sicherheitsrisiken. Für fest verlegte Installationen in Gebäuden sind in der Regel Kabel nach DIN VDE-Normen (z.B. NYM, NYY) vorgeschrieben. Bei flexiblen Anschlussleitungen oder Geräten ist die VDE-Kennzeichnung ein wichtiger Indikator für Sicherheit und Qualität.
Was bedeutet die Angabe „H07RN-F“ auf einem Kabel?
„H07RN-F“ bezeichnet eine harmonisierte, flexible Gummischlauchleitung für 450/750 V Nennspannung. Das „H“ steht für harmonisiert (europäisch), „07“ für die Spannungsfestigkeit, „R“ für die Gummieisolierung der Leiter, „N“ für die Gummi-Außenmantelummantelung, und „F“ für feindrähtige Leiter. Diese Kabel sind besonders robust, öl- und witterungsbeständig und eignen sich daher für den Einsatz unter rauen Bedingungen wie auf Baustellen oder im Freien.
Wie erkenne ich, ob ein Kabel VDE-zertifiziert ist?
Die VDE-Zertifizierung wird durch das VDE-Prüfzeichen auf dem Kabelmantel, der Verpackung oder der Produktbegleitdokumentation ausgewiesen. Es handelt sich meist um ein stilisiertes „VDE“ in einem Kreis oder einer Raute.
Muss ich bei jeder Elektroinstallation VDE-Kabel verwenden?
Ja, für die meisten Installationen im Bereich der Elektrotechnik, insbesondere für fest verlegte Leitungen in Gebäuden, sind Kabel und Leitungen, die den relevanten DIN VDE-Normen entsprechen, zwingend erforderlich. Dies stellt die elektrische Sicherheit und die Einhaltung gesetzlicher Vorschriften sicher.
Was sind die Konsequenzen bei der Verwendung von nicht-zertifizierten Kabeln?
Die Verwendung von nicht-zertifizierten Kabeln kann zu erheblichen Sicherheitsrisiken wie Kurzschlüssen, Bränden und Stromschlägen führen. Zudem kann sie zum Erlöschen von Versicherungsansprüchen, Haftungsproblemen bei Schäden und Beanstandungen durch Prüforganisationen führen.
Wie wähle ich den richtigen Kabelquerschnitt basierend auf der VDE Kennzeichnung?
Die VDE-Kennzeichnung gibt den Leiterquerschnitt in Quadratmillimetern (z.B. 1,5 mm², 2,5 mm²) an. Die Auswahl des richtigen Querschnitts hängt von der Stromstärke (Ampere) ab, die das Kabel führen muss, sowie von der Kabellänge und den Installationsbedingungen (z.B. Verlegung in einem Kabelkanal oder frei). Hierfür sind die Vorgaben der relevanten VDE-Normen (z.B. DIN VDE 0298-4) und Fachkenntnisse erforderlich. Im Zweifelsfall sollte immer ein Elektrofachmann konsultiert werden.
